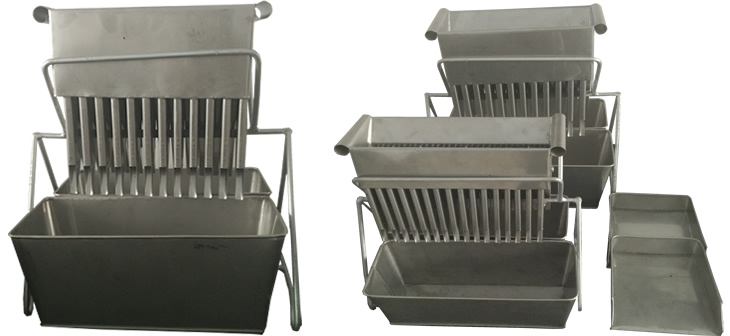

開放式煤樣縮分二分器

該二分器供煤樣縮分之用，是煤炭生產和使用部門實驗室制樣間的設備，它結構簡單，維護方便，使用可靠。

產品結構：

結構上有開放式二分器和密封式二分器兩類。

它由兩組相對交叉排列的格槽及接收器組成。兩側格槽數相等，每側至少8個。格槽開口尺寸至少為試樣標稱最大粒度的3倍（老國標2.5倍），但不能小于5mm。格槽對水平面的傾斜度至少為60°。為防止粉煤和水分損失，接料斗與二分器主體應配合嚴密。

產品材料：

有普通鍍鋅板二分器和不銹鋼二分器兩種，其中304不銹鋼厚度：0.4mm，201不銹鋼0.7mm。

根據 GB474 的規定，制備各粒級化驗用煤樣，其重量應符合以下規定：

最大料度	最小重量
100	100
50	30
25	15
13	7.5
6	4
3	2
0.5	1

二分器使用操作：

使用二分器縮分煤樣，縮分前不需要混合，入料時，簸箕需向一側傾斜，在要沿著二分器的長度方向往復擺動，以使煤樣比較均勻地通過二分器。當縮分需分幾步或幾次通過二分器時，各步或各次通過后，應交替地從兩側接料斗中收取留樣。縮分后任取一邊的煤樣。

1、在使用時，將二分器按要求安裝，放在平坦的平臺上，接料斗放在接料位置，然后用鏟料簸箕將物料均勻的倒入二分器的上部進料格槽，一邊傾倒物料，一邊左右移動簸箕，保證物料在二分器全部格槽都可以接收物料，可以不斷放入物料，直到接料斗滿為止，但不要讓物料溢出接料斗。
2、縮分粒度要求：對所縮分樣品的粒度，比二分器格槽小2-3倍即可。
3、二分器使用過程要求：在使用時，用料鏟將物料不斷進行橫向移動，均勻的倒入進料口內，密封型二分器因無法看到料斗，要根據經驗估計容量大小，不要讓接料斗溢出。
4、每次縮分工作完成后，用毛刷清除干凈，防止料樣污染。

縮分后留樣重量與粒度的關系：

<1mm的煤樣，留樣重1kg

<3mm的煤樣，留樣重2kg

<6mm的煤樣，留樣重4kg

<13mm的煤樣，留樣重7.5kg

格槽的數目兩側相等，每測至少8個。各槽的寬度應該相同。格槽斜面的坡度不小于60度。

老國標的格槽寬度為煤樣最大粒度的2.5倍，新國標的格槽寬度為煤樣最大粒度的3倍。

粒度≤1 格槽數32個格槽寬度5mm；

老國標：
粒度≤3 格槽數24個格槽寬度7.5mm；
粒度≤6 格槽數18個格槽寬度15mm；
粒度≤13 格槽數16個格槽寬度32.5mm。

新國標：
粒度≤3 格槽數24個格槽寬度9mm；
粒度≤6 格槽數18個格槽寬度18mm；
粒度≤13 格槽數16個格槽寬度39mm。

編號	材質	粒度（ mm ）	格槽數 （個）	格槽寬度 (mm)	二分器尺寸（長×寬×高mm）	接料盒尺寸（長×寬×高mm）	標準 （GB474）
1#	鍍鋅板	< 1	32	5	252×85×185	上口：260×105×95 下口：235×80	國標,新國標
2#	鍍鋅板	< 3	24	7.5	253×105×225	上口：280×125×120 下口：235×90	國標
3#	鍍鋅板	< 6	18	15	345×155×313	上口：390×190×180 下口：330×130	國標
4#	鍍鋅板	< 13	16	32.5	585×177×380	上口：600×220×210 下口：550×170	國標
大 #	鍍鋅板	< 8	16	20	390×180×380	上口：390×190×180 下口：330×130	非標
中 #	鍍鋅板	< 3	18	8	200×105×220	上口：240×130×130 下口：205×95	非標
小 #	鍍鋅板	< 1	18	5	160×85×180	上口：205×100×95 下口：175×70	非標
2#	鍍鋅板	< 3	24	9	300×105×225	上口：290×120×130 下口：250×80	新國標
3#	鍍鋅板	< 6	18	18	400×155×325	上口：390×190×180 下口：330×130	新國標
4#	鍍鋅板	< 13	16	39	685×177×380	上口：700×230×210 下口：650×160	新國標
編號	材質	粒度（ mm ）	格槽數 （個）	格槽寬度 (mm)	二分器尺寸（長×寬×高mm）	接料盒尺寸（長×寬×高mm）	標準 （GB474）
1#	不銹鋼板	< 1	32	5	252×85×185	上口：260×105×95 下口：235×80	國標,新國標
2#	不銹鋼板	< 3	24	7.5	253×105×220	上口：280×125×120 下口：235×90	國標
3#	不銹鋼板	< 6	18	15	345×155×313	上口：390×190×180 下口：330×130	國標
4#	不銹鋼板	< 13	16	32.5	585×177×380	上口：600×220×210 下口：550×170	國標
2#	不銹鋼板	< 3	24	9	300×105×225	上口：290×120×130 下口：250×80	新國標
3#	不銹鋼板	< 6	18	18	400×155×325	上口：390×190×180 下口：330×130	新國標
4#	不銹鋼板	< 13	16	39	685×177×380	上口：700×230×210 下口：650×160	新國標
大 #	不銹鋼板	< 8	16	20	390×180×380	上口：390×190×180 下口：330×130	非標
中 #	不銹鋼板	< 3	18	8	200×105×220	上口：240×130×130 下口：205×95	非標
小 #	不銹鋼板	< 1	18	5	160×85×180	上口：205×100×95 下口：175×70	非標

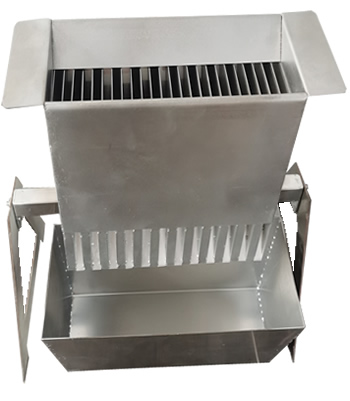

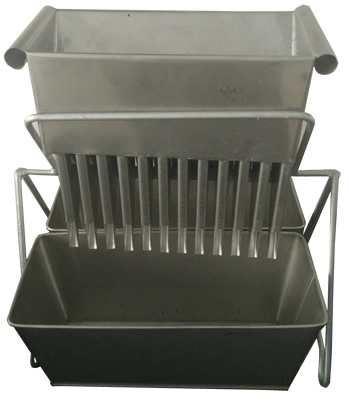

304不銹鋼樣式（厚度0.4mm）		201不銹鋼樣式（厚度0.7mm）

5E-TR系列槽式二分器

型號	材質	縮分粒度	格槽數量（個）	格槽寬度
5E-TR 9×32	304不銹鋼	≤3	32	9
5E-TR 18×26	304不銹鋼	≤6	26	18
5E-TR 39×16	304不銹鋼	≤13	16	39

特制縮分二分器

型號	材質	結構	縮分粒度	格槽數量（個）	格槽寬度
特1號	304不銹鋼,鍍鋅板	開式、密封	≤3	32	7.5
特2號	304不銹鋼,鍍鋅板	開式、密封	≤3	32	9
特3號	304不銹鋼,鍍鋅板	開式、密封	≤6	26	15
特4號	304不銹鋼,鍍鋅板	開式、密封	≤6	26	18
特5號	304不銹鋼,鍍鋅板	開式、密封	≤20	10	50
特5號+	304不銹鋼,鍍鋅板	開式、密封	≤20	12	50
特6號	304不銹鋼,鍍鋅板	開式、密封	≤25	10	70
特6號+	304不銹鋼,鍍鋅板	開式、密封	≤25	12	70

開放式煤樣縮分二分器短視頻展示

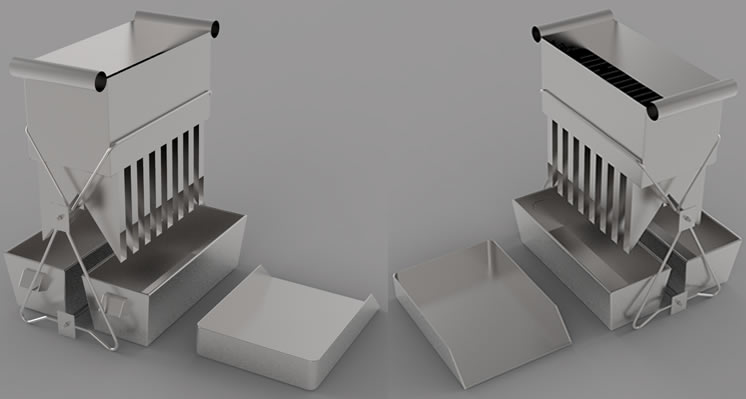

二分器3D圖
