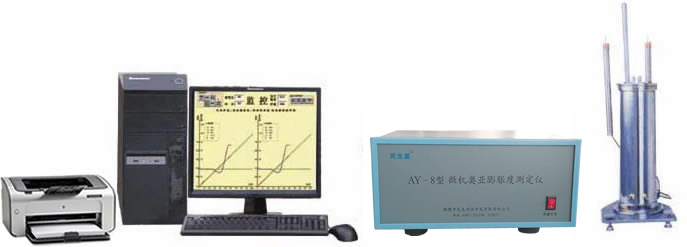

      AY-8型微機奧亞膨脹度測定儀

      微機奧亞膨脹度測定儀

      微機奧亞膨脹度測定儀(亦稱煙煤膨脹度測定儀)是根據GB5450-2014<<煙煤奧阿膨脹計試驗>>,ASTM D 5515<<用膨脹計測定煙煤膨脹特性的標準試驗方法>>設計制造的。適用于測定煙煤的膨脹性。采用電腦控溫儀,升溫速度、測時和測溫準確,自動化程度較高。

      微機奧亞膨脹度測定儀是直接測定煙煤的結焦性能,無需添加惰性物。煤樣在不銹鋼膨脹管中,以規定的速度加熱升溫,通過記錄膨脹曲線測得煤的軟化點、始膨點、固化點、收縮度、膨脹度等指標。它在區分中等以上粘結性煤,特別是強粘結性煤方面,不僅能反映膠質體的量還能反映膠質體的質。

      微機奧亞膨脹度測定儀技術參數:

      功  率:不大于5KW
      測溫范圍:室溫~999℃,熱電偶:K型
      準 確 度:0.5及 分辨率:1℃
      測時范圍:0~999min
      測時精度:±30s/24h 分辨率:0.1 min
      升溫控制:正式試驗后,在7min內能使?fàn)t溫迅速恢復到入爐時的溫度,以每分鐘3℃的速度升溫。滿足5分鐘內升溫15(±1)℃要求。具有良好的溫度跟蹤性能。
      自動測定、顯示二個膨脹管的位移和爐溫。
      由計算機按國標GB/T5450-2014要求對主機進行溫度控制及圖形繪制,實時顯示煤樣各膨脹曲線,溫度值,升溫速度、工作時間和電流,并自動計算實驗結果。
      電源電壓:220V±10% 50Hz

      微機奧亞膨脹度測定儀性能特點:
      1..儀器共分控制器、計算機(包括打印機)和爐體(含膨脹管和膨脹桿)三大部分。
      2.自動計算各溫度膨脹度,并打印煤樣膨脹曲線和分析報表。
      軟化溫度T1(膨脹桿下降0.5mm時的溫度);
      開始膨脹溫度T2(膨脹桿下降到最低點后開始上升時的溫度);
      固化溫度T3(膨脹桿停止移動時的溫度);
      最大收縮度a(膨脹桿下降的最大距離占煤筆長廓的百分?jǐn)?shù));
      最大膨脹度b(膨脹桿上升的最大距離占煤筆長度的百分?jǐn)?shù))。

      典型的膨脹曲線
      3.自動保存每次試驗的相關數據,可隨時查詢,打印。

      微機奧亞膨脹度測定儀使用說明及實驗方法:

      試樣的制備和貯存:

      1.按GB/T 474規定制備到粒度<3mm的空氣干燥煤樣,破碎至全部通過0.2mm篩子。粒度<0.2mm煤樣的粒度組成符合要求:<0.20mm:組成=100%;<0.10mm;70<組成≤85%;<0.06mm:55<組成≤70%。 煤粒過細或過粗都會影響測定結果。
      2.由于膨脹度對煤的氧化敏感,試樣須妥為保存,要盡量減少與空氣的接觸,一般應裝在帶磨口的玻璃瓶中,且放在陰涼處。試驗應在制樣后三日內完成。若不能在三日內完成,試樣應放在真空干燥器或氮?dú)庵匈A存,且不得超過一周,否則作廢。

      煤筆制備:

      煤筆制備工具有成型模及其附件、量規、成型打擊器、脫模壓力器及其附件、切樣器組成。

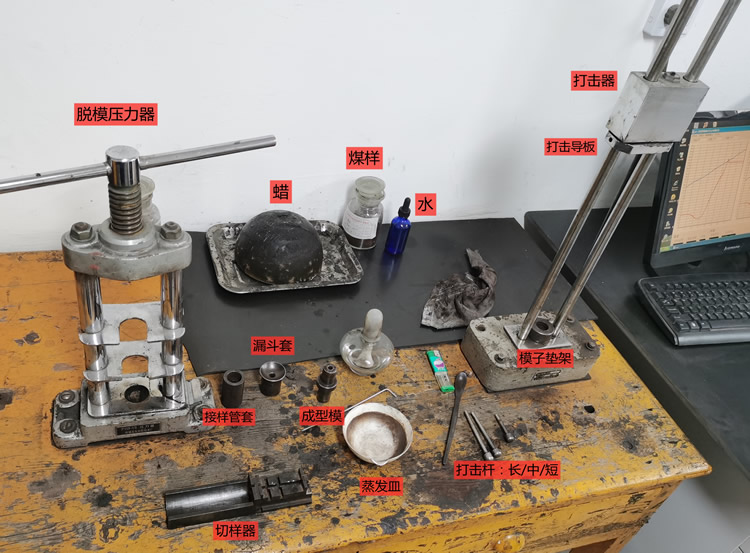

      奧亞膨脹度實驗臺

      首先擦凈成型模,用涂蠟棒在成型模內壁上涂上一簿層蠟。稱取制備好的試樣4g,放在小蒸發皿內,用0,4mL水潤滑試樣,迅速混勻,要防止有氣泡存在。然后將模子的小口徑一端向下,放置在模子墊上,并將漏斗套在大頭上。用牛角勺將試樣順著漏斗孔的邊撥下,直到裝滿模子,將剩余的試樣刮回皿中。將打擊導板水平壓在漏斗上,用打擊桿沿垂直方向壓實試樣(防止試樣外濺或卡住打擊桿)。
      然后將整套成型模放在打擊器下,先用長打擊桿打擊四下,然后再加入試樣再打擊四下;依次使用長、中、短三種打擊桿各二次(每次四下共二十四下)。
      移開打擊導板和漏斗,取下成型模,將出模導囂套在相對應的模子小口徑的一端,將接樣管套在模子的另一端,再將出?;钊迦氤瞿?dǎo)器。然后將這整套裝置置于脫模壓力器中,用壓力器將煤筆推人接樣管中。當推出有困難時,須將出?;钊〕霾羶?。當無法將煤筆推出時,須用鋁絲或銅絲將模子中煤樣挖出,重新稱取試樣制備煤筆。
      將裝有煤筆的接樣管放在切樣器槽中,取下堵塞物,然后用打擊桿將其中的煤筆輕輕地推入切樣器的煤筆槽中,在切樣器中部插入固定片使煤筆細的~端與其靠緊,用刀片將伸出煤筆槽部分的煤筆(即長度大于60mm的部分)切去。煤筆長度要調整到60±0.25mm。
      將制備好的煤筆從膨脹管的下端輕輕地推入膨脹管中(小頭向上),再將膨脹桿慢慢插入膨脹管中。
      當試樣的最大膨脹度超過300%時,改為半筆試驗,即將60mm長的煤筆切掉大小兩頭各15mm,留下中間的30mm進行試驗。

      儀器安裝及使用:

      1、按照控制器后面板標識,分別連接好計算機,爐體,熱電偶,傳感器。

      2、接通電源,打開控制器開關,控制器進入自檢狀態,控制器有報警聲,按軟件監控窗口中“消音”鍵可以消音。約30秒后自檢結束,控制器自檢后轉入正常運行時,初始爐溫若小于40℃,則認為是冷爐啟動,初始要求爐溫定為20℃,試驗時間定為0,經過2分鐘后,以10℃/分的速率升溫。若初始實際爐溫大于40℃,則認為是暖爐啟動,初始爐溫將定為初始要求爐溫,并自動計算出相應的試驗時間。當要求溫度到達200℃以后,放慢以6℃/分的速度增加,直到要求的預熱溫度為止,進入恒溫。

      3、開啟計算機,進入奧亞程序,顯示開始窗口,點擊開始窗口中“歡迎進入”鍵,進入試驗資料填寫窗口。

      4、在試驗資料填寫窗口中,填入相關內容,下列幾項填入:
      ① 填寫試驗編號或樣品編號。
      ② 點擊1種運行方式(共有煤筆長60mm,預熱溫度為300℃、350℃、380℃和煤筆長30mm,預熱溫度為300℃、350℃、380℃六種運行方式)。
      ③ 如做新試驗,在試驗報告中點擊“清庫”鍵,將上次數據清除。
      ④點擊試驗報告中“監控”鍵,進入監控窗口。

      5、在監控窗口中:
      ① 顯示工作狀態和測試參數。
      ② 監控窗口將繪制整個加熱過程中的實際爐溫曲線和膨脹度曲線。
      ③ 監控窗口可進行“消音”、“正式升溫”、“計算結果”、“打印”和“保存”等操作。
      ④ 要時可點擊“數據庫”按紐,查看數據記錄情況。還可進行增加和刪除數據的操作。

      6、當?shù)竭_(dá)到預熱溫度,控制器進入程序2,恒溫指示燈亮、報警,按“消音”鍵,提示可裝入膨脹管。膨脹管放入后,移動傳感器活動拉桿①、桿②,使其數值顯示在40.0~50.0間固定(目的使測定膨脹度時的測定數值在傳感器有效測量范圍內)約過7分鐘后,點擊計算機監控窗口上的“正式升溫”鍵,儀器轉入程序3,加溫指示燈亮,膨脹度將顯示相對值零。隨后要求溫度以3℃/分的速率增加。

      7、操作人員認為試驗可以結束,則點擊“計算結果”和“打印”“保存”,控制器自動停止加熱,計算測試結果、打印試驗報告。

      8、在試驗進行到要求溫度550℃時,控制器報警,自動關掉可控硅,加熱工作也宣告結束。

      9、退出運行,點擊窗口切換中的“開始窗口”鍵,轉入開始窗口,點擊“退出運行”鍵退出運行,切斷電源。

      10、如需查歷史數據,請點擊開始窗口中歷史查尋按鍵,將跳出查尋對話框,選擇要查尋的名稱,打開就可。

      計算機監控界面   實驗報告

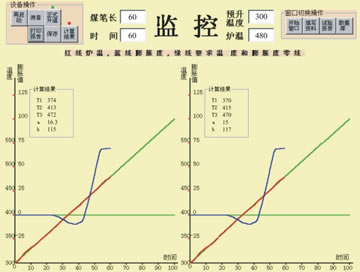

      計算機監控屏幕

      實驗報告

      奧亞膨脹度測定儀保養與維護

      1、該儀器的加熱電爐在初次試驗使用前或長期未用重新使用時,須在1.5-3A的電流下進行至少10min的預烘排潮處理(對于由于潮濕而造成覺緣電阻較低的電爐,通過預烘也可以提高其覺緣強度)。在電爐出現斷路、短路的情況時應及時請專業人員進行處理或送生產單位修理。
      2、打擊器、脫模器使用時要緊固在實驗臺上,為減少打擊器打樣時的振動,在底部應加墊厚橡膠板。打擊器導板緊固螺釘在調整時要同時松開或旋緊,以免導柱彎曲造成錘塊滑動受阻。
      3、制作煤筆的鋼模應定期進行檢查使用的磨損情況,檢查的方法是把量規從鋼模的大口徑一端插入,如能看到量規上兩條標線的一條標線為合格。如能看到兩條標線或看不到標線為不合格,應予更換。
      4、定期檢查膨脹管和膨脹桿的磨損情況,膨脹管使用100次以后應與新膨脹管進行比較。比較結果認為合格,再使用25次后,還需進行一次檢查。檢查時用新膨脹管與被檢查的膨脹管進行平行測定。兩管所測膨脹度b值超過從管低到膨脹桿底在試驗終了時距離的7%時,舊管應報廢。膨脹管、膨脹桿在不用時須擦凈垂直放在架上,長期不用應涂防銹油保存。
      5、該儀器在安裝、移動時要防止碰撞,敲擊。不用時要防止潮濕和腐蝕性氣體的侵蝕,應儲存在溫度0-40攝氏度、相對濕度不大于85%的倉庫內。每半年進行一次通電預烘和溫度場的檢查。

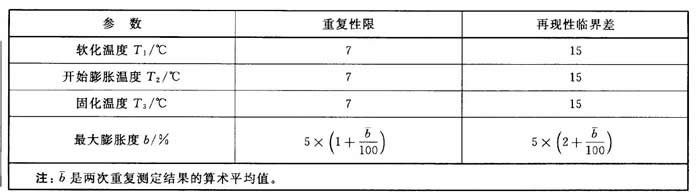

      測定的允許差(精密度)

      奧亞實驗誤差

      奧亞膨脹度測定儀裝箱配置清單:

      品牌電腦 1套   打印機 1臺   控制器 1臺
      傳感器 2根   打擊器-2P 1臺   脫模器-3P 1臺
      電爐 (包括底板、支柱) 1套   膨脹管、桿 2支   定向排出器 1件
      管架 1套   記錄筆(桿) 2支   熱電偶 1根
      工具盒備件:(內有:切樣器1件,擋塊1件,成形模3件,打擊桿1套,模墊1件,量規1件,漏斗1件,壓力排出器1件,切筆刀1把)??? 1袋
      奧亞爐體   奧亞工具盒

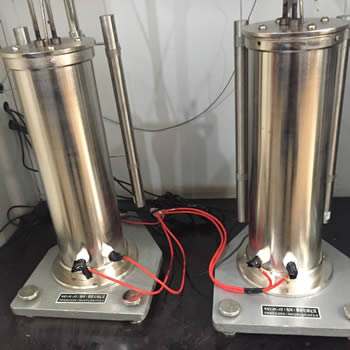

      爐體

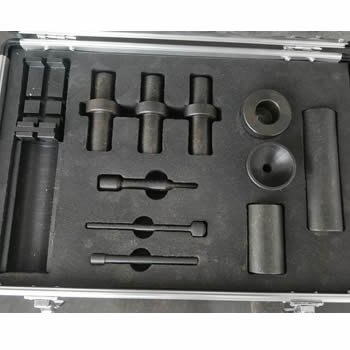

      工具盒

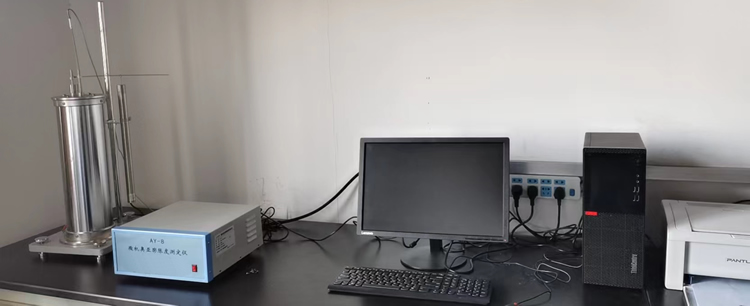

      奧亞膨脹度測定儀現場照片

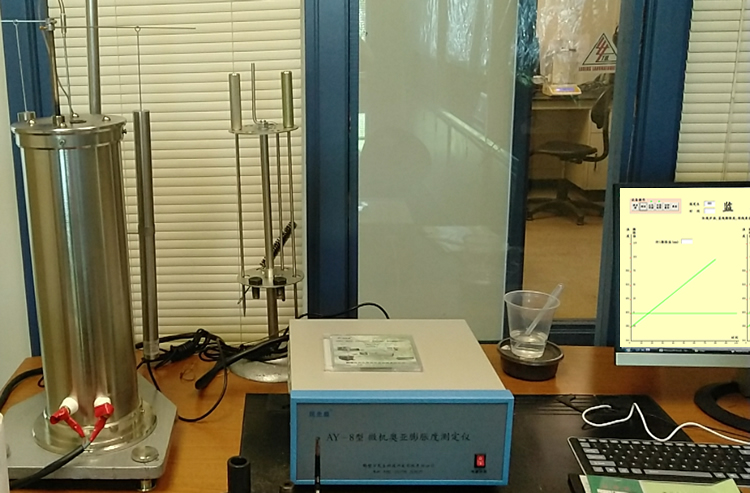

      奧亞膨脹度測定儀現場照片

      微機奧亞膨脹度測定儀現場照片
