一、用途:

GZ系列電磁振動給料機廣泛應用于礦山、冶金、煤炭、輕工、化工、電力、機械、糧食等各行業中，用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。例如，向帶式輸送機、斗式提升機、篩分設備等給料；向破碎機、粉碎機等喂料，以及用于自動配料，定量包裝等，并可用自動控制的流程中，實現生產流程的自動化。

二、特點：

電磁振動給料機是一種的給料設備，它和其它給料設備相比具有以下特點：
(1) 體積小，重量輕，結構簡單，安裝方便，無轉動部件不需潤滑，維修方便，運行費用低。
(2)　電磁振動給料機由于運用了機械振動學的共振原理，雙質體在低臨界近共振狀態下工作，因而消耗電能少。
(3)　由于可以瞬時地改變和啟閉料流，所以給料量有較高的精度。
(4)　本系列電振機的控制設備采用了可控硅半波整流線路，因此在使用過程中可以通過調節可控硅開放角的辦法方便地?zé)o地調節給料量，并可以實現生產流程的集中控制和自動控制。
(5) 由于給料槽中的物料在給料過程中連續地被拋起，并按拋物線的軌跡向前進行跳躍運動，因此給料槽的磨損較小。
(6) 本系列電振機不適用于具有防爆要求的場合。

三、技術參數：

類型	型號	生產率(t/h)		給料粒度mm	雙振幅mm	供電電壓	電流(A)		有功功率	配套控制箱型號	設備總重
		水平	-10o				工作電流	表示電流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2	73
	GZ2	10	14	50			3.0	2.3	0.15		146
	GZ3	25	35	75			4.58	3.8	0.2		217
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2	412
	GZ5	100	140	150			12.7	10.6	0.65		656
	GZ6	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3	1252
	GZ7	250	350	250			24.6	20	3	XKZ-100G3	1290
	GZ8	400	560	300			39.4	32	4	XKZ-200G3	3040
	GZ9	600	840	350			47.6	38.6	5.5		3750
	GZ10	750	1050	500			39.4×2	32×2	4×2	XKZS-200G3	6495
	GZ11	1000	1400	500			47.6×2	38.6×2	5.5×2		7680
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2	242
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2	457
	GZ5S	100	140	150			12.7	10.6	0.65		666
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3	1246
	GZ7S	250	350	250			24.6	20	3	XKZ-100G3	1960
	GZ8S	400	560	300			39.4	32	4		3306
封閉型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2	77
	GZ2F	8	11.2	40			3.0	2.3	0.15		154
	GZ3F	20	28	60			4.58	3.8	0.2		246
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2	464
	GZ5F	80	112	80			12.7	10.6	0.65		668
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3	1278
輕槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2	682
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3	1326
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3	1992
	GZ8Q	400	560	350			39.4	32	4		3046
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2	633
	GZ6P	75	105			380	16.4	13.3	1.5	XKZ-20G3	1238
	GZ7P	125	175				24.6	20	3	XKZ-100G3	1858
寬槽型	GZ5K1		200	100	1.5	220	12.7×2	10.6×2	0.65×2	XKZS-20G2	1316
	GZ5K2		240								1343
	GZ5K3		270								1376
	GZ5K4		300								1408

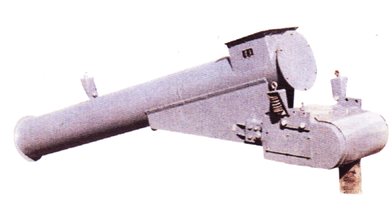

園管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2	80
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2	154
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2	234
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2	448
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2	668
特大型	GZ11-T	1000物料為煤比重0.85		300	1.5	380	47.6×2	38.6×2	5.5×2	SZK100	9800
微型	GZV1	0.1		8	1.5	220	0.08		0.005	XKZV- II	4
	GZV2	0.5		10	1.5		0.12		0.008		7
	GZV3	1		15	1.5		0.15		0.02		12
	GZV4	2		20	1.5		0.2		0.025		18
	GZV5	4		20	1.5		0.25		0.03		27
	GZVK1	5		50	1.2		0.25		0.03		17.4
	GZVK2	6		50	1.2		1.34		0.06	XKZ-5G2	45

注：1.振動頻率每分鐘3000次，振動角20^o，調頻值0.9，電源頻率50HZ，功率因素COSΦ=0.3;
2.基本型、上振型、封閉型三種形式的給料機中GZ1-GZ5型的生產率按物料比重的1.6t/m³給出，GZ6-GZ11及2輕槽型按物料比重2.3t/m³
