      您的位置: 網站首頁 » 產品介紹 » XKZ系列電控箱 » 正文

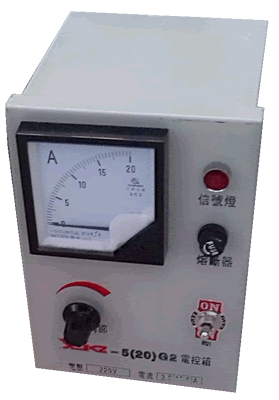

      XKZ-5G2型電控箱 XKZ-20G2型電控箱

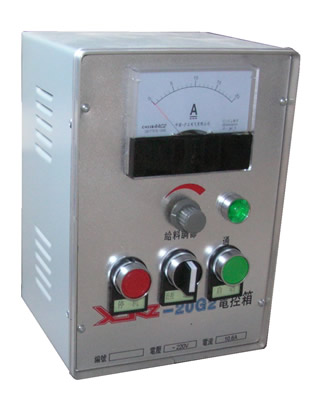

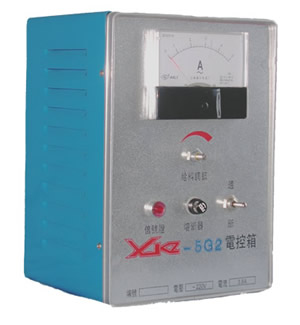

      XKZ-5G2型電控箱實物圖XKZ-20G2型電控箱實物圖

      XKZ-5G2和XKZ-20G2型電控箱,屬G2系列電磁振動給料機的電能控制儀器,對G2系列電磁振動給料機穩定正常工作起了作用。

      外形尺寸:180mm(長)×162mm(寬)×254(高)mm

      機器凈重:2kg

      一、 本機特點:

      1、電控器主回路采用可控硅作變流調節。

      2、可控硅工作采用脈沖移相觸發,能有效的控制電流和電壓的突變,可使負載平穩起動,可確保可控硅的使用。

      3、本機使用方便,式樣新穎,底殼下裝有金屬支撐架及安裝孔,既可懸掛,又可平放,為本機的安裝與操作提供了方便。

      二、 使用方法:

      1、按電控器上所標輸入(220V),輸出(電振機)位置,將電源與負載接好。

      2、打開電源開關鍵,工作指示燈亮,表示電源已接通。

      3、順時針轉動電流調節選鈕,使輸出達合適強度。

      三、 注意事項:

      1、通態浪涌電流Itsm在壽命期內,浪涌次數有一定限制,因此,一般不要人為的對負載短路。

      2、電控器周圍介質溫度不超過-20℃—+40℃的范圍。

      3、周圍介質溫度為25℃時相對濕度不大于85%。

      4、電控器應放置于振動幅度小,沒有嚴重腐蝕性氣體和影響電氣緣性能的環境中。

      四、 主要性能指標

      1、輸入與輸出電壓<10V(輸入電壓大于或等于220V時實測)5V。

      2、適用于正負220V±15%變化的。

      3、導通角不低于175度?!?/p>

      五、安裝方法:

      ⒈將控制器后面板標有輸出的二個端子與給料機相連(可不分反正)。

      ⒉將控制器后面板標有輸入的二個端子與220V交流電相連(可不分火、零)。

      ⒊確認連接正確后,即可接通電源。

      ⒋調節“電流調節”旋扭可控制給料機速度。

      注意:輸出和輸入不能反接,二個輸出端不能短接。
      電流調節旋扭要輕輕轉動,多只能轉多半圈,即3/4圈,約260度。

      六、常見故障及排除說明:

      1,接通電源后機器不振動:
      故障原因:電控箱保險管斷了;線圈導線短路或引出線接頭斷了。
      處理方法:
      更換保險;用搖表或歐姆表檢查電阻,處理短路或接好引出線。

      2、振動微弱,調節電位器振幅反應小,不起作用或電流偏高:
      故障原因:電控箱中可控硅擊穿;鐵芯和銜鐵之間氣隙堵塞、板彈簧間隙堵塞 。
      處理方法:更換可控硅;清除堵塞物。

      3、機器間歇的工作或電流上下波動:
      故障原因:線圈損壞。
      處理方法:查線圈層間或匝間有無短路現象或引出線接頭是否虛連,然后修理或更換線圈。

      4、機器噪音大,調節電位器振幅反映不規則,有猛烈的撞擊聲:
      故障原因:板彈簧發生斷裂;振動器與槽體連接螺栓斷裂或松動;鐵芯與磁鐵發生撞。
      處理方法:更換新板彈簧;更換或擰緊螺栓;調節鐵芯和銜鐵的氣隙到額定值2毫米。

      5、其余正常,只是電流偏高:
      故障原因:可能氣隙太大。
      處理方法:調節鐵芯和銜鐵的氣隙到標準值2毫米。

      注意:給料機設計氣隙為2毫米(即鐵芯和銜鐵的裝配間隙),如果裝配間隙偏大,將會影響電流的顯著增大,以致燒毀線圈;相反,如果氣隙偏小,則鐵芯和銜鐵漿容易發生碰撞,造成損壞。在調整裝配氣隙的同時,鐵芯和銜鐵的兩個工作面須保持平行,調整好后再把調整螺栓鎖緊。

      XKZ系列電控箱各型號特點:

      型號 工作電壓 表示電流 配套給料機 備注
      XKZ -5G2 220V 3.8A GZ1----GZ3
      XKZ -20G2 220V 10.6A GZ4----GZ5
      SXKZ -20G2 220V 12.7A×2A GZ5K1----GZ5K4
      XKZ -20G3 380V 13.3A GZ6
      XKZ -100G3 380V 32A GZ7----GZ8
      XKZ -200G3 380V 38.6A GZ9
      XKZS -20G2 220V 10.6 × 2A GZ5K1----GZ5K4
      XKZS -200G3 380V 38.6 × 2A GZ10----GZ11
      XK-II-5 (LM) 220V 3.8A GZ1----GZ3 可接受 4-20mA 信號
      XK-II-20 (LM) 220V 10.6A GZ4----GZ5 可接受 4-20mA 信號

      XKZ系列電控箱及其他非標電控箱:

      XKZ-G3型三相電380V電控箱
      XK-II-5,XK-II-20遠程控制電控箱
      XKZ-g3型三相電380V電控箱
      XK-II遠程控制電控箱
      工作電壓380V;其中:XKZ-20G3工作電流:13.3A, 配套給料機:GZ6;XKZ-100G3工作電流:32A,配套給料機:GZ7-GZ8;XKZ-200G3工作電流:38.6A,,配套給料機:GZ9 鑲嵌在控制柜里,具有4-20mA的DCS模擬信號自動控制和電位器手動控制兩種控制模式;380V和220V兩種電壓輸入方式.使用方法:紐子開關撥到上面為4-20mA自動控制,中間停止,下面電位器手動控制.開口尺寸:133×190(mm)深125mm,前面板:140×200×15(mm)
      XKZ-20G2b型電控箱
      XKZ-20G2型數顯電控箱
      XKZ-20G2b型電控箱

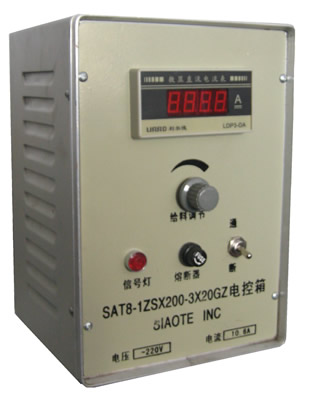

      3X20GZ型數顯電控箱
      除XKZ-20G2電控箱功能外,增加了遠程,備妥,反饋功能 數碼管顯示,清晰直觀,性能參數同XKZ-20G2電控箱相同
      XKZ-5GF型電控箱
      LM型電磁控制器

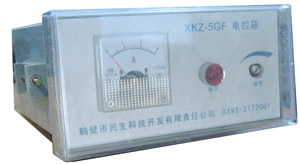

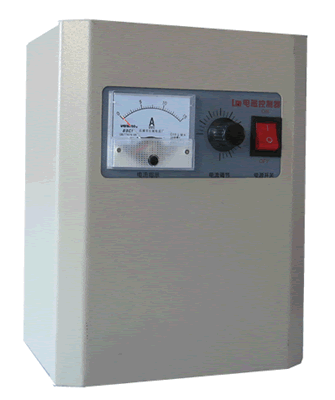

      xkz-5GF型電控箱 LM型電磁控制器
      體積小,為客戶單做,在柜子里安裝,性能參數同XKZ-5G2電控箱相同. 由PLC微機遠程控制,兩種控制方式電位器手動控制、0-5V電壓或4-20mA自動控制;即可脫機單控也可聯機聯控,方便客戶使用

      另外可設計生產:0-5Vdc控制方式:可接受單片機等的0-5Vdc模擬信號;0-10Vdc 控制方式:可接受PLC等的0-10Vdc模擬信號等,也可根據客戶提供的圖紙及技術要求配套制作
