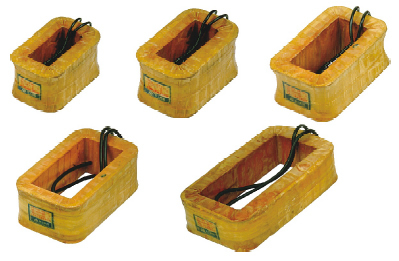

    電磁振動給料機線圈

    給料機線圈

    電磁振動給料機線圈用于電磁振動給料機,用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中,是實行流水作業自動化的設備,分敞開型和封閉型兩種??筛鶕?jù)客戶提供的圖紙及技術要求配套制作給料機線圈。

    一、結構:

    ①、吸引線圈為繞制式,防護等IP00;
    ②、吸引線圈主要是由線圈骨架、漆包線、緣紙繞制而成。
    ③、當線圈通電時,使鐵芯吸合,當電源切斷時,鐵芯釋放。達到控制電路。

    二、技術特性:

    吸合線圈在電壓不低于85%額定電壓和不高于110%的額定電壓工作。

    三、原理:

    電磁頭線圈分直流和交流兩種。直流電磁頭的電流大小適用歐姆定律I=U/R,阻抗就是R;而交流電磁頭的電流I=U/(R+jL),其阻抗是線圈電阻R加上感抗jL。因此,從原理上說,由于直流電壓加在線圈兩端時,產生的電流是由線圈的電阻決定的,為了保證電流不會太大,線圈的制作然是細線徑、多圈數。而交流線圈則相反,其電流大小是由電抗決定的,因此線圈的制作然是粗線徑,小圈數。所以當24V交流電磁頭用在直流24V系統時(直流電源不能產生感抗,因?yàn)槠漕l率為零),由于電阻不夠大,繼電器很快燒毀;而直流電磁頭用在交流系統中,由于電抗太大,然發生吸合不牢或不能吸合的現象,但一般不會燒毀。
    為了利用交流線圈產生感抗的原理,在工程實踐中,一些有經驗的電工常常把交流電磁頭的連接線、控制器內的連接線做成螺旋狀(將電線在螺絲刀把上纏繞幾圈即可),這樣可能多少會在防止過流上起到一些作用。
    線圈是電磁振動給料機電磁頭部分的核心部件,在長期使用過程中,由于振動磨損,線圈連接線處很容易擊穿,從而燒壞線圈,導致電磁振動給料機不能正常使用。

    四、安裝:

    安裝前應注意線圈的額定電壓、型號和規格是否與整機相符合。

    線圈型號 外徑長 內徑長 外徑寬 內徑寬 高 線圈壁厚 匝數 線徑 表示電流 工作電流 功率 截面積 給料機重量 線圈重量
    GZ1 100 60 79 35 60 20 85 0.83 1 1.34 0.06 0.542 73 1.3
    GZ2 142 90 91 39 68 20 480 1.4 2.3 3 0.15 1.542 143 2
    GZ3 157 110 100 50 60 25 300 1.74 3.8 4.58 0.20 2.382 217 2.6
    GZ4 185 139 114 70 60 20 161 2.1 7 8.4 0.45 3.462 412 2.8
    GZ5 225 175 130 80 54 30 105 2.63 10.5 12.7 0.65 5.432 656 3.6
    GZ6 254 182 208 136 55 35 118 1.68×2.83 13.3 16.4 1.5 4.752 1252 5
    GZ7 312 242 226 156 54 30 68 2.1×3.8 20 24.6 3 7.982 1920 5.6
    GZ8 334 266 274 206 58 30 46 2.44×4.7 32 39.4 4 11.52 3040 6.2
    GZ9 376 306 276 206 57 30 38 2.63×5.5 38.6 47.6 5.5 14.52 3750 6.8

    注線圈型號是指:GZ1線圈 GZ2線圈 GZ3線圈 GZ4線圈 GZ5線圈 GZ6線圈 GZ7線圈 GZ8線圈 GZ9線圈

    五、使用:

    ①、在使用前檢查電源接線是否牢固;
    ②、在使用前試驗鐵芯和線圈是否匹配,活動支架是否靈活。

    電磁振動給料機線圈型號:

    線圈GZ1 線圈GZ2 線圈GZ3 線圈GZ4 線圈GZ5 線圈GZ6 線圈GZ7 線圈GZ8 線圈GZ9

    ①、適用范圍:線圈適合用于交流50Hz、電壓220V至380V的電路中。

    ②、使用環境條件:
    A、海拔高度不超過2000m
    B、周圍空氣的溫度上限不超過+40℃
    C、周圍空氣溫度下限為-15℃
    D、周圍空氣大相對濕度不大于90%
    E、在無危險的介質中,且介質中無足以腐蝕金屬和破壞緣的氣體和塵埃(包括電塵埃)。

    六、運輸、貯存:

    ①、運輸
    ②、圈在運輸過程中,嚴禁雨淋;受潮。
    ③、在裝卸過程中嚴禁拋擲,以免損壞吸引線圈。
    貯存:
    吸引線圈應貯存在通風、干燥、相對濕度不大于80%的倉庫中,周圍無酸、堿及其它腐蝕性氣體。
